新荔湾电缆公司将向大家介绍使用电容法测量电缆断点的方法

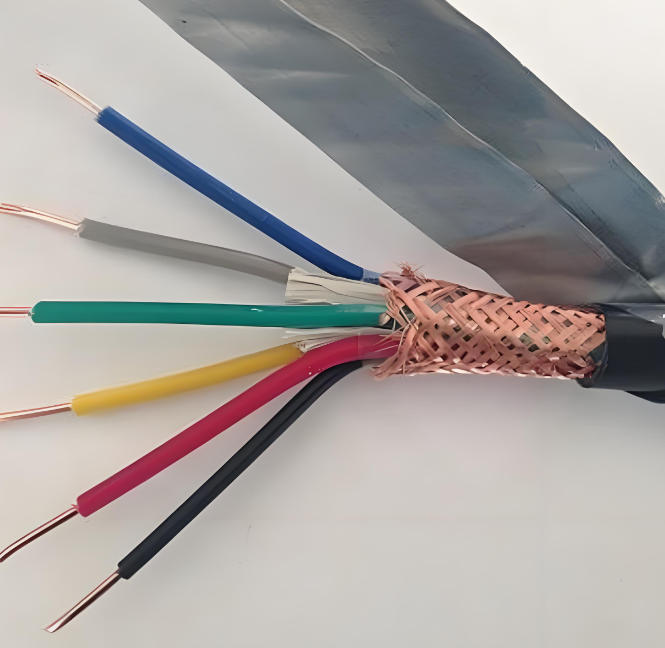

    测试电容器的数值时，测试电路中使用交流/脉冲信号，即测量交流分压或对电容器本体(两个绝缘金属电极)进行充放电，测试电容器本体上积累的电量，并将其转换为电容读数。在这里，新荔湾电缆公司将向大家介绍使用电容法测量电缆断点的方法。

    电容法，可能因电缆绕成圈状、各绝缘芯绕在一起而形成的电感，非良导体(如钢带)的电阻、各导电体之间的杂散电容等而影响**度;此中的电感很小，可以不计;电阻对测电容影响也不大，只是将导体与钢带连接和不连接电容变化差别不大，也可不计;但杂散电容则影响较大，做了一个试验：完好芯与钢带之间电容为117nF，将其他芯与钢带连接，测结果还是117nF，而两芯之间则有72nF。

为方便说明，假设电缆为2芯钢带铠装，其中1芯有1个断点的电缆;具体做法如下：

1、将电缆两端头所有绝缘芯导体、铠装层等悬空。

2、分别在两端测量完好绝缘芯和有断芯绝缘芯对钢带(或第三芯完好绝缘芯)的电容值，并记录数值;此时，对应的完好绝缘芯的两端测得的电容值应非常接近;同一断芯两端电容值相加应略大于处于同样位置完好绝缘芯电容值，则说明只有一个断点，或多个断点但距离非常近;如果同一断芯两端电容值相加小于处于同样位置完好绝缘芯电容值，则说明断点至少有两处。

电线电缆公司指出，理论上，如果只有一个断点或多个断点但非常近，两端电容值之和应大于同样位置完好绝缘芯的电容值，多少则因电缆不同而异，见后面的理论分析。

3、根据断芯绝缘芯与完好绝缘芯的电容值进行比较计算，分别得到两端的长度，此时长度与实际长度可能有差别，下一步进行再校正;但两芯不铠装电缆，就无法进行校正。

4、如果计算长度之和大于实际长度，多出长度值为负，如果小于实际长度则为正;再值用断芯绝缘芯的电容值，将差值分配，分得的长段修正长段，短段修正短段，则得到断点的实际位置。
